حساس هول الخطي AH3509
  • حساس هول الخطي AH3509
  • حساس هول الخطي AH3509
  • حساس هول الخطي AH3509
حساس هول الخطي AH3509 حساس هول الخطي AH3509 حساس هول الخطي AH3509

حساس هول الخطي AH3509

    الخصائص

    الجهد الكهربائي المقنن 6-4.5 فولت؛

    مجال درجة حرارة العمل: 125-40- درجة مئوية؛

    إخراج الجهد الكهربائي من المسار إلى المسار، التيار الكهربائي المقنن للإخراج 6 ميلي أمبير؛

    أشكال الإحكام والتعبئة المتنوعة للخيار؛

    دون التلامس الميكانيكي، الشرارة الكهربائية، إشارة المفتاح المستقرة، دون اهتزاز فوري، الموثوقية والسلامة العالية؛

    يتوافق المنتج مع متطلبات 2011/65/ EU أمر RoHS للاتحاد الأوروبي و1907/2006/EU لقانون REACH.


تفاصيل المنتجات

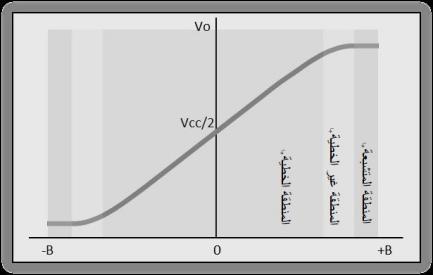

خلال عملية زيادة قوة المجال المغناطيسي للحساس، يجد المنطقة الخطية/المنطقة غير الخطية/المنطقة المتشبعة: عندما لا يفاعل الحديد المغناطيسي للحساس (B=0)، يكون إخراج الحساس حوالي نصف جهد مصدر الكهرباء Vcc (Vcc/2)؛ عندما يواجه قطب N للحديد المغناطيسي سطح علامة الحساس ويقرب (B→-∞)تدريجيا، يبدأ جهد إخراج الحساس ينخفض وبعد الوصول إلى وضع التشبع لا ينخفض الجهد الكهربائي مع زيادة المجال المغناطيسي؛ وعندما يواجه قطب s للحديد المغناطيسي سطح علامة الحساس ويقرب (B→+∞)، يزيد جهد الإخراج للحساس وبعد الوصول إلى وضع التشبع لا يزيد الجهد مع ازدياد المجال المغناطيسي. ويكون الخط المنحني لخصائص تحويل الكهرومغناطيسية لحساس هول الخطي كما يلي:

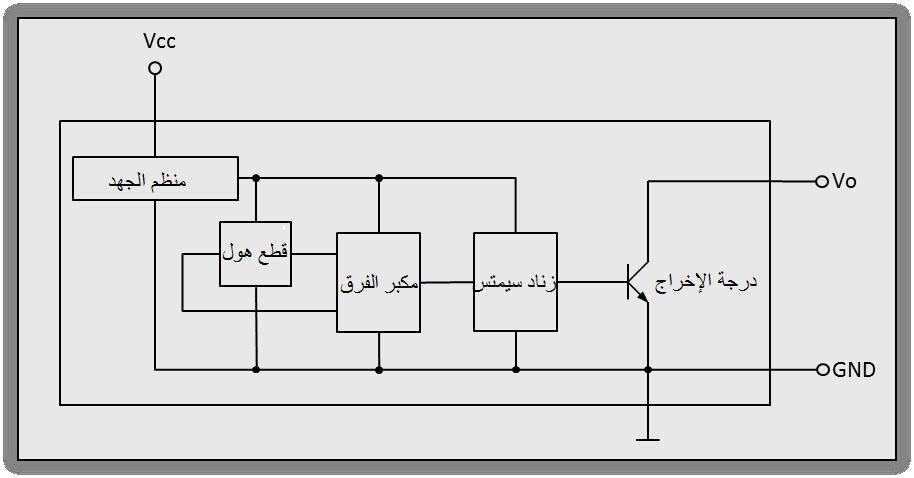

يعتبر حساس هول AH3509 دائرة كهربائية متكاملة لإخراج الإشارة الافتراضية ويتغير الجهد الكهربائي للإخراج مع قوة المجال المغناطيسي. وفي رقائق الحساس جهاز حماية الجهد الكهربائي العاكس ومنظم الجهد الكهربائي والدائرة الكهربائية لتعويض درجة الحرارة ومولد الجهد هول ومكبر الإشارات وغيرها من وحدات الدائرة الكهربائية. إن منظم الجهد الممتاز الأداء والدائرة الكهربائية لتعويض درجة الحرارة يضمن تشغيل الحساس في مجال الجهد ودرجة الحرارة العريض بشكل مستقر ويتجنب الدائرة الكهربائية لحماية الجهد العاكس ضرر الجهد الكهربائي للحساس.

معلمات الأقصى

المعلماتالرمزأصغر قيمةأكبر قيمةالوحدة
درجة حرارة التخزينTs-55175
جهد مصدر الكهرباءVCC4.06.0V
قوة الإحساس المغناطيسيBعدم قيودعدم قيودmT

درجة الكهرباء الساكن

في وضع الجسم الإنساني، يتجاوز مقاومة الجهد بالكهرباء الساكن على ±6 كغ

ظروف العمل

المعلماتالرمزأصغر قيمةأكبر قيمةالوحدة
جهد مصدر الكهرباءVCC4.56V
درجة حرارة العملTa-2585
تيار الإخراجIO3mA

الخصائص الكهربائية

المعلماتالرمزشروط الاختبارالقيمة العاديةأكبر قيمةالوحدةالمعلمات
الجهد الكهربائي الساكنVOVCC=5V2.352.52.65V
التبييض الدافئ بالجهد الساكن VVCC=5V,TA=125-15015mV
تيار مصدر الكهرباءICCVCC=5V-58mA
الحساسيةSVCC=5V,TA=25475053mV/mT
التبيض الدافئ بالمرونة        TCداخل مجال درجة حرارة عمل T، يقارن مع حساسية 25 درجة مئوية 0.060.120.18℃/%
المنطقة الخطيةL--50-+50mT

الملاحظة 1: تكون الوحدة هى ميلي تسلا، 1mT (ميلي تسلا) = 10Gs (قاوس).

الملاحظة 2: عند توجيه قطب s للمجال المغناطيسي إلى الطباعة لواجهة المنتج، يعرف المجال الغناطيسي B>0.

حزمة الخطوط العريضة

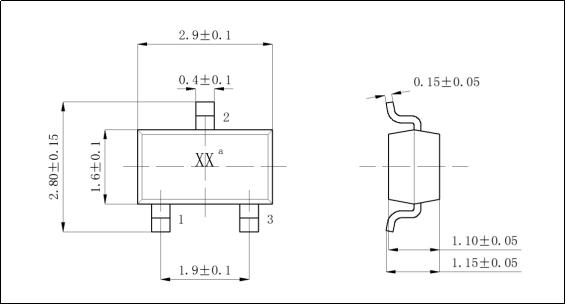

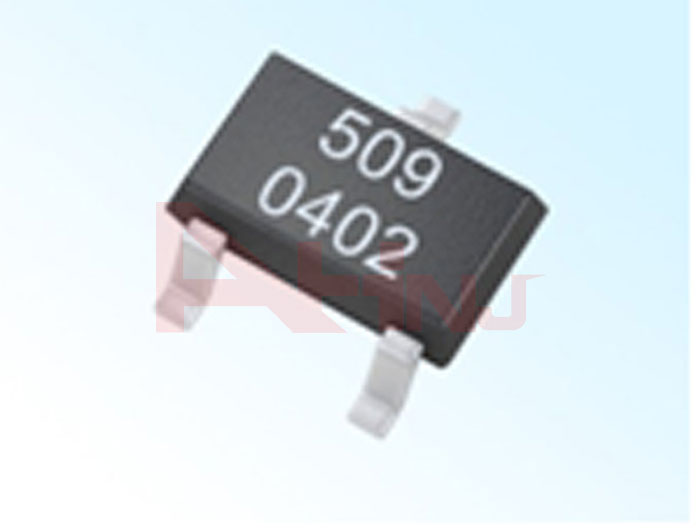

شكل التعبئة SOT23-3L (نوع M) (الوحدة مم)

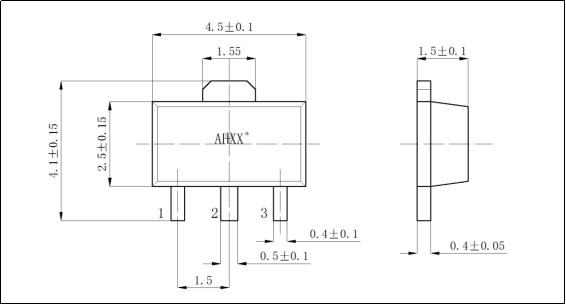

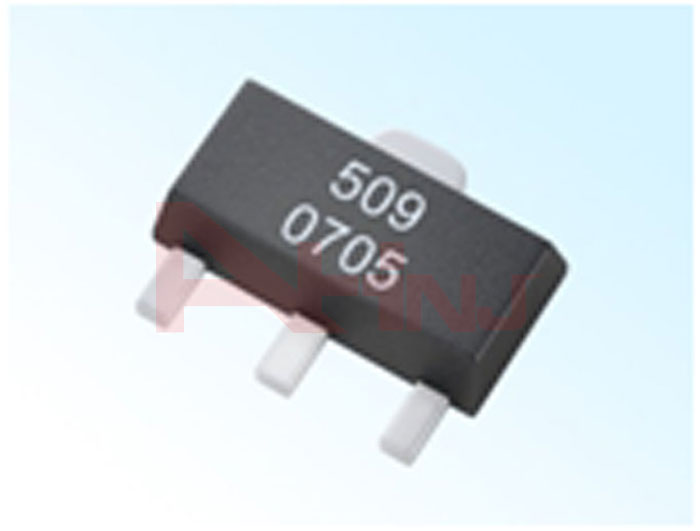

شكل التعبئة SOT89-3L (نوع S) (الوحدة مم)

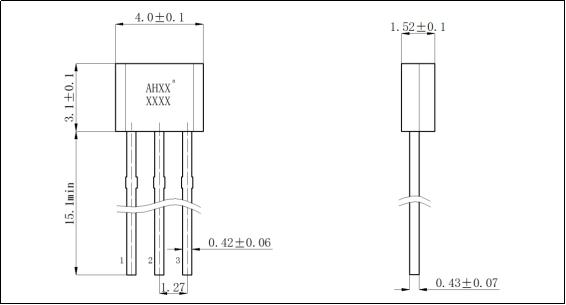

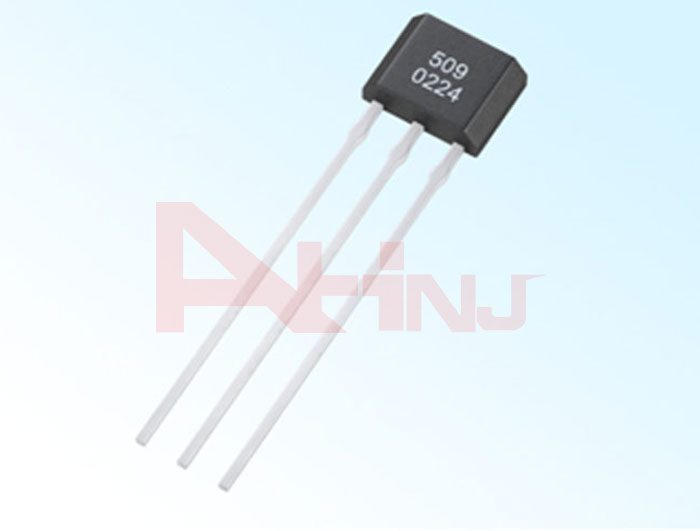

شكل التعبئة TO-92UA/TO-92S (نوع UA) (الوحدة مم)


الملاحظة: في شكل مظهر التعبئة، يكون القدم 1 هو Cc، القدم 2 هو GND، القدم 3 هو طرف الإخراج.

الطباعة

إن طباعة XX أو AHXX تعني موديل المنتج، السطر القادم XXXX يعني رقم دفع المنتج
