◆ الخصائص
مجال درجة حرارة العمل: 125-40- درجة مئوية؛
إخراج الجهد الكهربائي من المسار إلى المسار، التيار الكهربائي المقنن للإخراج 6 ميلي أمبير؛

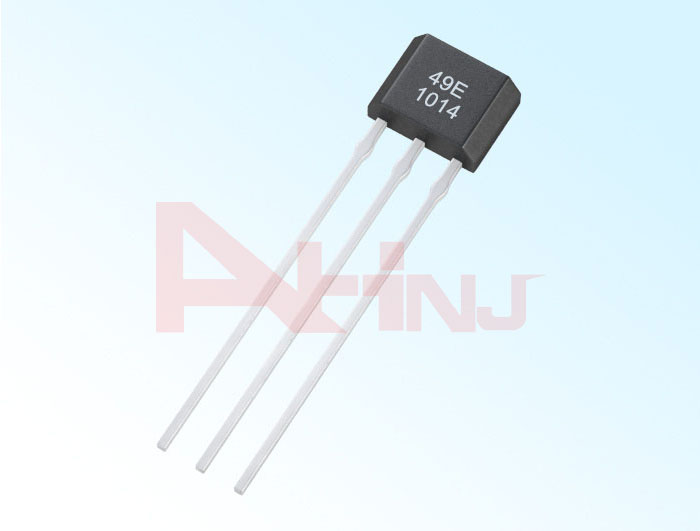

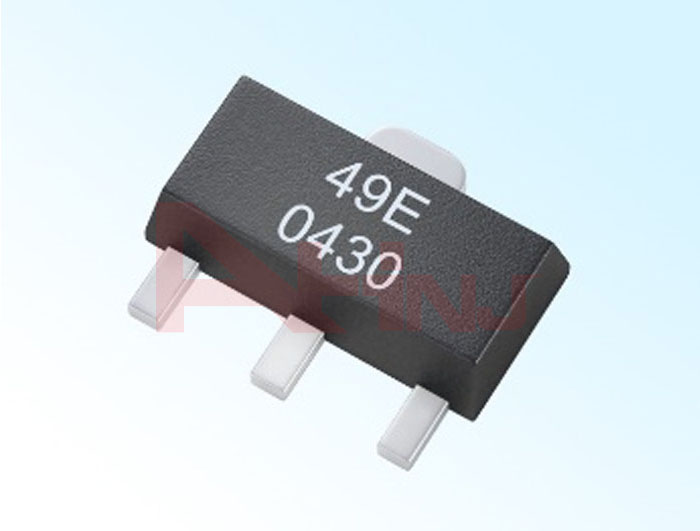

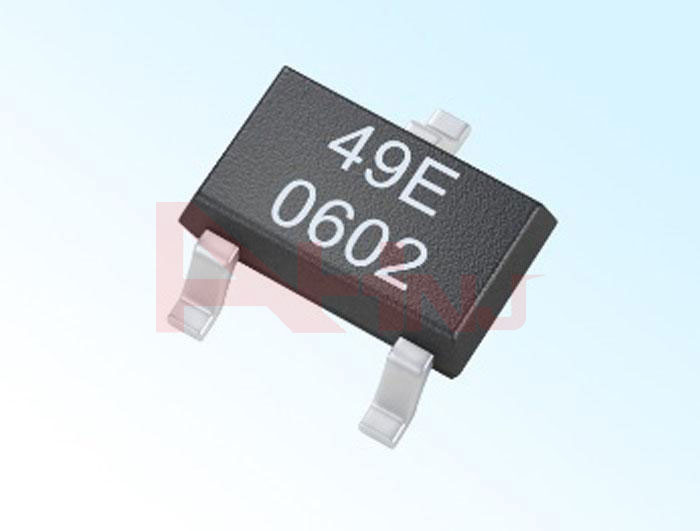

أشكال الإحكام والتعبئة المتنوعة للخيار؛
دون التلامس الميكانيكي، الشرارة الكهربائية، إشارة المفتاح المستقرة، دون اهتزاز فوري، الموثوقية والسلامة العالية؛
يتوافق المنتج مع متطلبات 2011/65/ EU أمر RoHS للاتحاد الأوروبي و1907/2006/EU لقانون REACH.
◆ عام
خلال عملية زيادة قوة المجال المغناطيسي للحساس، يجد المنطقة الخطية/المنطقة غير الخطية/المنطقة المتشبعة: عندما لا يفاعل الحديد المغناطيسي للحساس (B=0)، يكون إخراج الحساس حوالي نصف جهد مصدر الكهرباء Vcc (Vcc/2)؛ عندما يواجه قطب N للحديد المغناطيسي سطح علامة الحساس ويقرب （B→-∞）تدريجيا، يبدأ جهد إخراج الحساس ينخفض وبعد الوصول إلى وضع التشبع لا ينخفض الجهد الكهربائي مع زيادة المجال المغناطيسي؛ وعندما يواجه قطب s للحديد المغناطيسي سطح علامة الحساس ويقرب （B→+∞）، يزيد جهد الإخراج للحساس وبعد الوصول إلى وضع التشبع لا يزيد الجهد مع ازدياد المجال المغناطيسي. ويكون الخط المنحني لخصائص تحويل الكهرومغناطيسية لحساس هول الخطي كما يلي:
◆ شكل الوظائف
يعتبر حساس هول AH49E دائرة كهربائية متكاملة لإخراج الإشارة الافتراضية ويتغير الجهد الكهربائي للإخراج مع قوة المجال المغناطيسي. وفي رقائق الحساس جهاز حماية الجهد الكهربائي العاكس ومنظم الجهد الكهربائي والدائرة الكهربائية لتعويض درجة الحرارة ومولد الجهد هول ومكبر الإشارات وغيرها من وحدات الدائرة الكهربائية. إن منظم الجهد الممتاز الأداء والدائرة الكهربائية لتعويض درجة الحرارة يضمن تشغيل الحساس في مجال الجهد ودرجة الحرارة العريض بشكل مستقر ويتجنب الدائرة الكهربائية لحماية الجهد العاكس ضرر الجهد الكهربائي للحساس.
