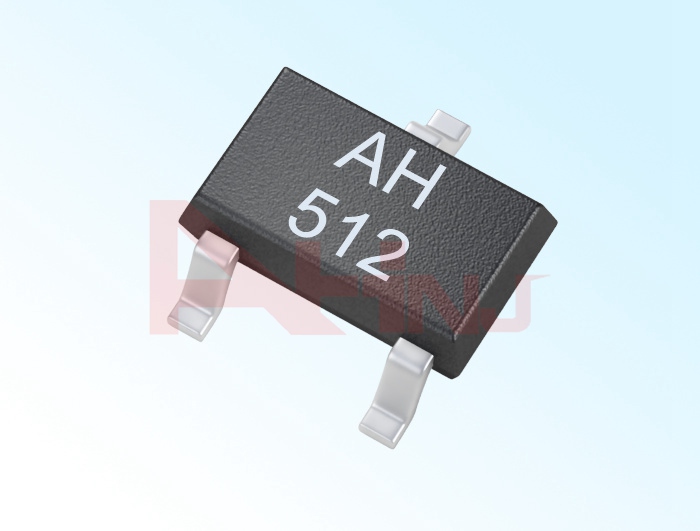

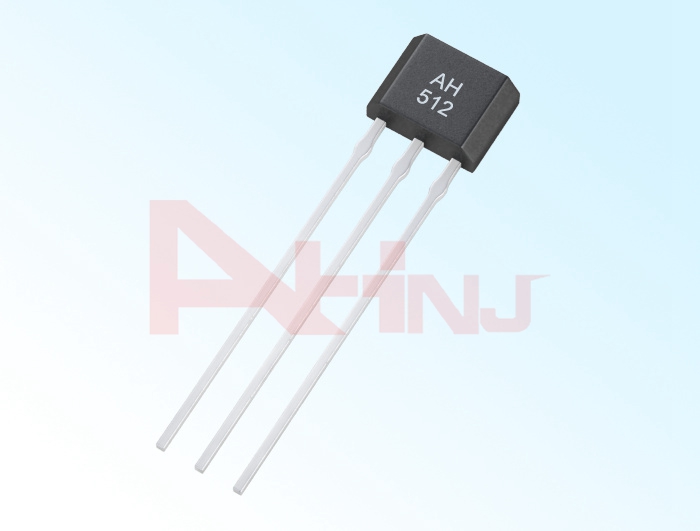

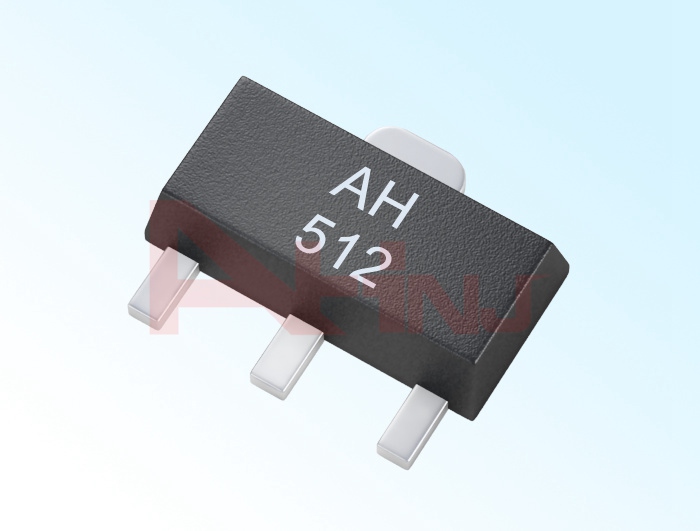

حساس هول من نوع التثبيت AH512
  • حساس هول من نوع التثبيت AH512
  • حساس هول من نوع التثبيت AH512
  • حساس هول من نوع التثبيت AH512
حساس هول من نوع التثبيت AH512 حساس هول من نوع التثبيت AH512 حساس هول من نوع التثبيت AH512

حساس هول من نوع التثبيت AH512

    الجهد الكهربائي المقنن 24-4.5 فولت، الجهد الكهربائي أدنى إلى 3.5 فولت؛

    مجال درجة حرارة العمل: 125-40- درجة مئوية؛

    تيار الإخراج المقنن (الراسب) 25 ميلي أمبير، أكبر تيار كهربائي للإخراج (الراسب) 50 ميلي أمبير؛

    مدة إجابة المفتاح حوالي 1 ميكرو ثانية، تردد العمل بالتيار المستمر 100 كيلوهرتز؛

    الانجراف الصغير لدرجة حرارة نقطة العمل ونقطة التفريغ؛

    أشكال الإحكام والتعبئة المتنوعة للخيار؛

    دون التلامس الميكانيكي، الشرارة الكهربائية، إشارة المفتاح المستقرة، دون اهتزاز فوري، الموثوقية والسلامة العالية؛

    يتوافق المنتج مع متطلبات 2011/65/ EU أمر RoHS للاتحاد الأوروبي و1907/2006/EU لقانون REACH.


تفاصيل المنتجات

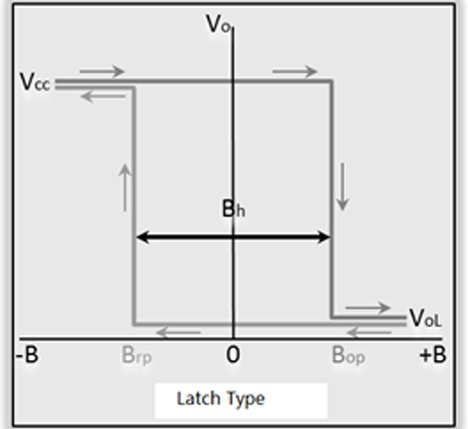

عندما يواجه سطح قطب S للحديد المغناطيسي لعلامة الحساس ويقرب من الحساس (B≥BOP)، يكون إخراج الحساس بالجهد الكهربائي المنخفض؛ وعندما عندما يواجه سطح N للحديد المغناطيسي لسطح علامة الحساس ويقرب من الحساس (B≥Brp)، يخرج الحساس الجهد الكهربائي العالي. عندما يبعد الحديد المغناطيسي عن الحساس (B=0)، يقفل وضع الإخراج للحساس ثابتا. ومن أجل تغيير وضع الإخراج، يجب ممارسة المجال المغناطيسي بالقطب المعاكس. ويكون الخط المنحني لخصائص تحول الكهرومغناطيسية AH512 كما في الشكل:

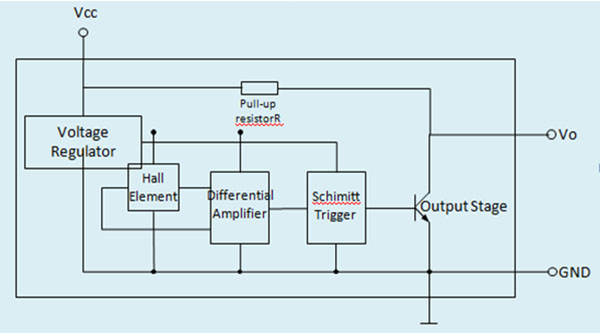

◆ كتلة الرسم التخطيطي



يعتبر حساس هول AH512 نوعا من الدائرة الكهربائية المتكاملة هول لإخراج الرقم بالطرف الأحادي وتحريض القطب المغناطيسي الثنائي مع وظيفة حفظ إشارة الإخراج. وفي رقائق الحساس جهاز حماية الجهد الكهربائي العاكس ومنظم الجهد الكهربائي والدائرة الكهربائية لتعويض درجة الحرارة ومولد الجهد هول ومكبر الإشارات وزناد سميتس والمقاومة الكهربائية الداخلية ودافع إخراج الدائرة المفتوحة للقطب الكهربائي وغيرها من وحدات الدائرة الكهربائية. إن منظم الجهد الممتاز الأداء والدائرة الكهربائية لتعويض درجة الحرارة يضمن تشغيل الحساس في مجال الجهد ودرجة الحرارة العريض بشكل مستقر ويتجنب الدائرة الكهربائية لحماية الجهد العاكس ضرر الجهد الكهربائي للحساس.


   معلمات الحدود

المعلماتالرمزأصغر قيمةأكبر قيمةالوحدة
درجة حرارة التخزينTs-55175
جهد مصدر الكهرباءVCC3.528V
جهد توقف الإخراجVO(off)300mW
قوة الإحساس المغناطيسيBعدم قيودعدم قيودmT
تيار الإخراجIO50mA



درجة الكهرباء الساكن


في وضع الجسم الإنساني، يتجاوز مقاومة الجهد بالكهرباء الساكن على ±6 كغ


ظروف العمل


المعلماتالرمزأصغر قيمةأكبر قيمةالوحدة
جهد مصدر الكهرباءVCC4.524V
درجة حرارة العملTa-55150
تيار الإخراجIO8mA


الخصائص الكهربائية


المعلماتالرمزشروط الاختبارالقيمة العاديةأكبر قيمةالوحدة
إخراج الجهد الكهربائي المنخفض VOLVCC1=4.5, VCC2=24V, IO=25mA, BBOP0.20.4V
إخراج الجهد الكهربائي المرتفع VOHVCC1=4.5, VCC2=24V, IO=25mA, BBRP23.524V
إخراج التيار الكهربائي المتسرب IOHVCC2=24V,VCC1دائرة مفتوحة0.110μA
تيار مصدر الكهرباءICCVCC1=24V,Voدائرة مفتوحة 3.58mA
تأجيل رفع الإخراجtRVCC1=VCC2=12V,RL=1.2kΩ,    CL=20pF125150μs
تأجيل تخفيض الإخراج间tF6080μs


المعلمات المغناطيسية


شروط التجربة: VCC1 = VCC2 =24V، IO = 50mA

المعلماتالرمزأصغر قيمةالقيمة العاديةأكبر قيمة
نقطة العمل BOP2.54
نقطة التفريغBRP4-2.5
فرق | نقطة العمل – نقطة التفريغ |BHBOP-BRP2.546


الملاحظة 1: تكون الوحدة هى ميلي تسلا، 1mT (ميلي تسلا) = 10Gs (قاوس).

الملاحظة 2: عند توجيه قطب s للمجال المغناطيسي إلى الطباعة لواجهة المنتج، يعرف المجال الغناطيسي B>0.


حزمة الخطوط العريضة

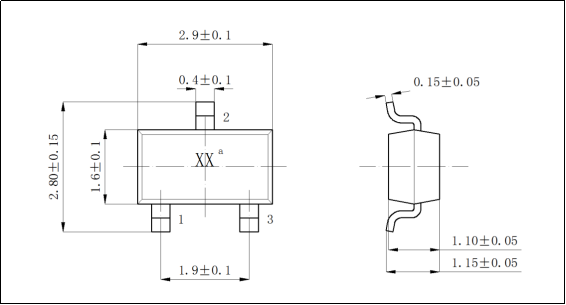

l شكل التعبئة SOT23-3L (الوحدة مم)

حساس هول من نوع التثبيت AH512

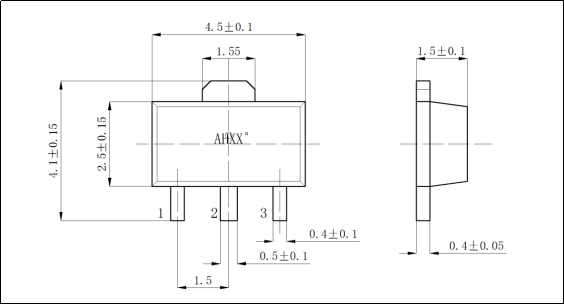

l شكل التعبئة SOT-89 (الوحدة مم)

حساس هول من نوع التثبيت AH512

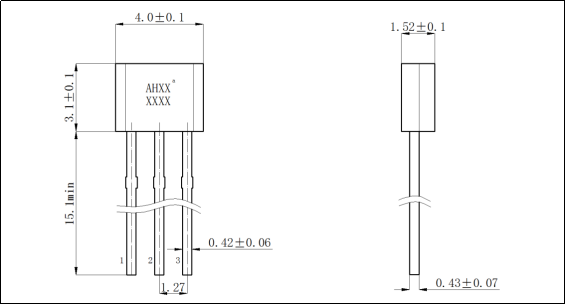

l شكل التعبئة TO-92UA/TO-92S (الوحدة مم)

حساس هول من نوع التثبيت AH512

l الطباعة:

إن طباعة XX أو AHXX تعني موديل المنتج، السطر القادم XXXX يعني رقم دفع المنتج

l حزتحديد الرصاص

نوع M: وجه بصمة المنتج، واثنين من يؤدي إلى أسفل، من الاتجاه في اتجاه عقارب الساعة الأيسر، عدد نهاية الرائدة تليها 1،2،3.
