يعتبر حساس هول الخطي الأحادي القطب AH3133 نوعا من الدائرة الكهربائية
المتكاملة هول بإخراج العدد الأحادي الطرف بتحريض القطب المغناطيسي الأحادي. وفي
رقائق الحساس جهاز حماية الجهد الكهربائي العاكس ومنظم الجهد الكهربائي والدائرة
الكهربائية لتعويض درجة الحرارة ومولد الجهد هول ومكبر الإشارات وزناد سميتس ودافع
إخراج الدائرة المفتوحة للقطب الكهربائي وغيرها من وحدات الدائرة الكهربائية. إن
منظم الجهد الممتاز الأداء والدائرة الكهربائية لتعويض درجة الحرارة يضمن تشغيل
الحساس في مجال الجهد ودرجة الحرارة العريض بشكل مستقر ويتجنب الدائرة الكهربائية
لحماية الجهد العاكس ضرر الجهد الكهربائي للحساس.
عام

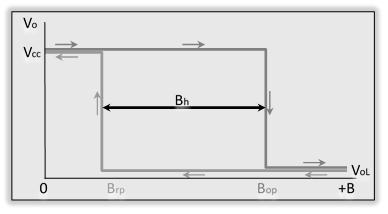

عندما يواجه سطح قطب S للحديد المغناطيسي لعلامة الحساس ويقرب من الحساس （B≥BOP）، يكون إخراج الحساس بالجهد الكهربائي المنخفض؛ وعندما يبعد الحديد المغناطسي عن الحساس （B≤BRP）، يخرج الحساس الجهد الكهربائي العالي. عندما يواجه قطب N للحديد المغناطيسي سطح علامة الحساس، لا يجيب الحساس. ويضمن الفرق المستقر （BH= |BOP- BRP|） استقرار وضع مفتاح الحساس. ويكون الخط المنحني لخصائص التحول الكهرومغناطيسي للحساس كما في الشكل:

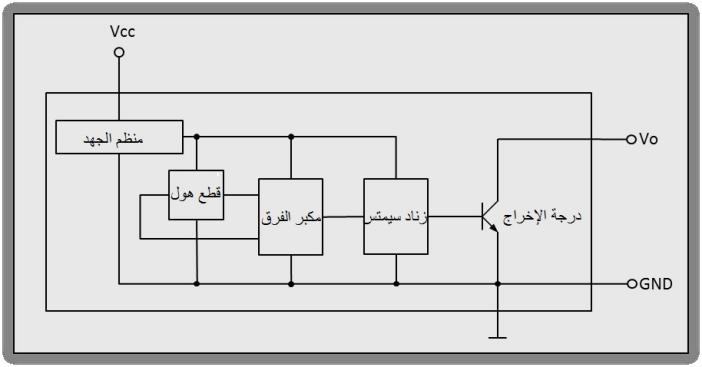

شكل الوظائف
يعتبر حساس هول الخطي الأحادي القطب AH443 نوعا من الدائرة الكهربائية المتكاملة هول بإخراج العدد الأحادي الطرف بتحريض القطب المغناطيسي الأحادي. وفي رقائق الحساس جهاز حماية الجهد الكهربائي العاكس ومنظم الجهد الكهربائي والدائرة الكهربائية لتعويض درجة الحرارة ومولد الجهد هول ومكبر الإشارات وزناد سميتس ودافع إخراج الدائرة المفتوحة للقطب الكهربائي وغيرها من وحدات الدائرة الكهربائية. إن منظم الجهد الممتاز الأداء والدائرة الكهربائية لتعويض درجة الحرارة يضمن تشغيل الحساس في مجال الجهد ودرجة الحرارة العريض بشكل مستقر ويتجنب الدائرة الكهربائية لحماية الجهد العاكس ضرر الجهد الكهربائي للحساس.
معلمات الأقصى
| المعلمات | الرمز | أصغر قيمة | أكبر قيمة | الوحدة |
| درجة حرارة التخزين | Ts | -55 | 175 | ℃ |
| جهد مصدر الكهرباء | VCC | 3.5 | 28 | V |
| جهد توقف الإخراج | VO（off） | — | 300 | mW |
| قوة الإحساس المغناطيسي | B | عدم قيود | عدم قيود | mT |
| تيار الإخراج | IO | — | 50 | mA |
درجة الكهرباء الساكن
في وضع الجسم الإنساني، يتجاوز مقاومة الجهد بالكهرباء الساكن على ±6 كغ
ظروف العمل
| المعلمات | الرمز | أصغر قيمة | أكبر قيمة | الوحدة |
| جهد مصدر الكهرباء | VCC | 4.5 | 24 | V |
| درجة حرارة العمل | Ta | -40 | 150 | ℃ |
| تيار الإخراج | IO | — | 5 | mA |
الخصائص الكهربائية
| المعلمات | الرمز | شروط الاختبار | القيمة العادية | أكبر قيمة | الوحدة |
| إخراج الجهد الكهربائي المنخفض | VOL | VCC1=4.5， VCC2=24V， IO=25mA， B≥BOP | 0.1 | 0.4 | V |
| إخراج الجهد الكهربائي المرتفع | VOH | VCC1=4.5， VCC2=24V， IO=25mA， B≤BRP | 23.5 | 24 | V |
| إخراج التيار الكهربائي المتسرب | IOH | VCC2=24V，VCC1دائرة مفتوحة | 0.1 | 10 | μA |
| تيار مصدر الكهرباء | ICC | VCC1=24V，Voدائرة مفتوحة | 3.5 | 8 | mA |
| تأجيل رفع الإخراج | tR | VCC1=VCC2=12V，RL=1.2kΩ， CL=20pF | 125 | 150 | μs |
| تأجيل تخفيض الإخراج间 | tF | 60 | 80 | μs |
المعلمات المغناطيسية
| المعلمات | الرمز | أصغر قيمة | القيمة العادية | أكبر قيمة |
| نقطة العمل | BOP | — | — | 25 |
| نقطة التفريغ | BRP | 3 | — | — |
| فرق | نقطة العمل – نقطة التفريغ | | BH︱BOP-BRP︱ | 2 | — | 6 |
الملاحظة 1: تكون الوحدة هى ميلي تسلا، 1mT (ميلي تسلا) = 10Gs (قاوس).
الملاحظة 2: عند توجيه قطب s للمجال المغناطيسي إلى الطباعة لواجهة المنتج، يعرف المجال الغناطيسي0<B
حزمة الخطوط العريضة

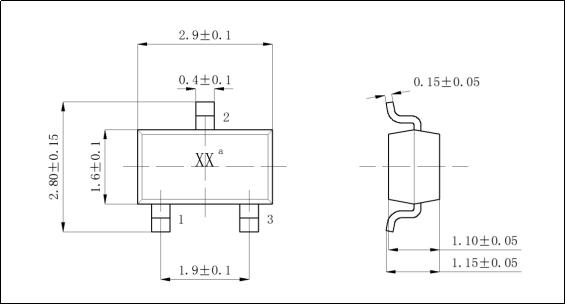

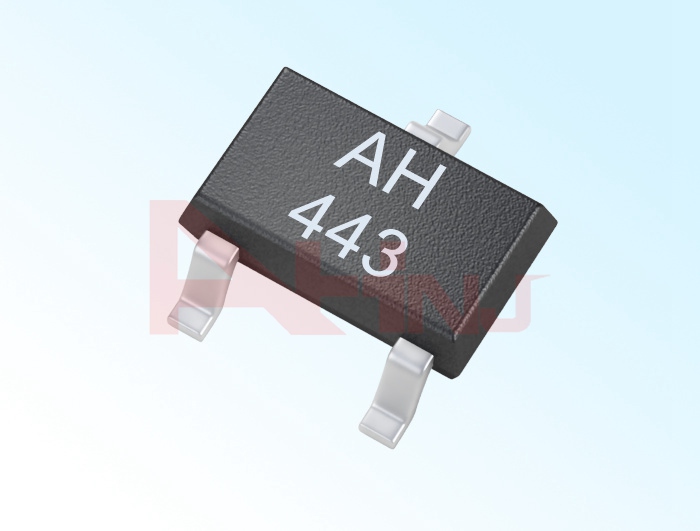

شكل التعبئة SOT23-3L (نوع M) (الوحدة مم)

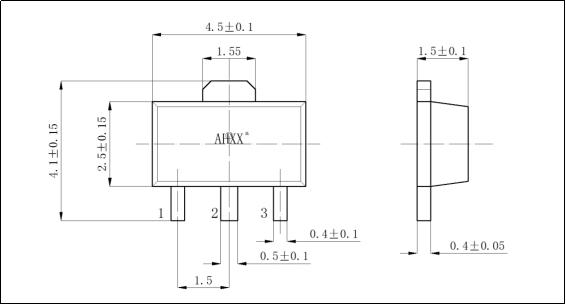

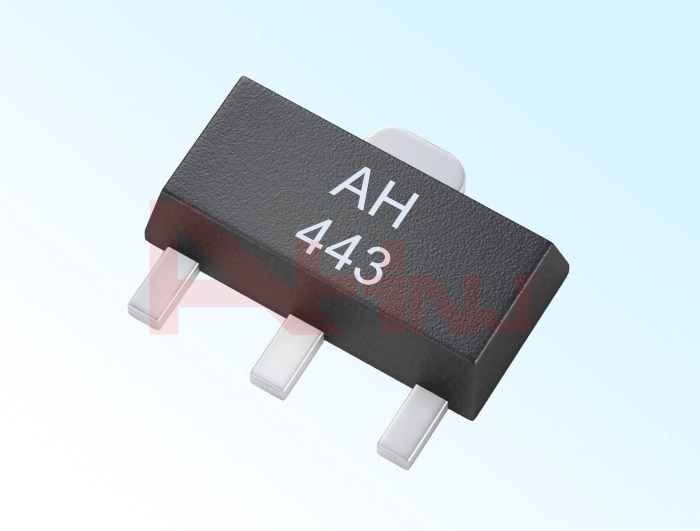

شكل التعبئة SOT89-3L (نوع S) (الوحدة مم)

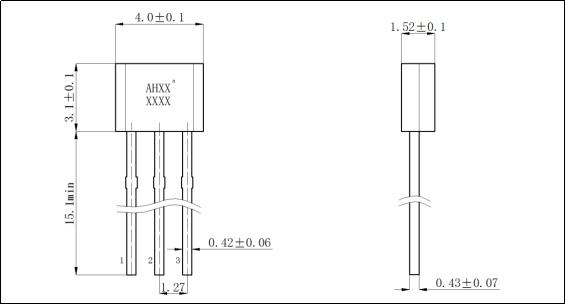

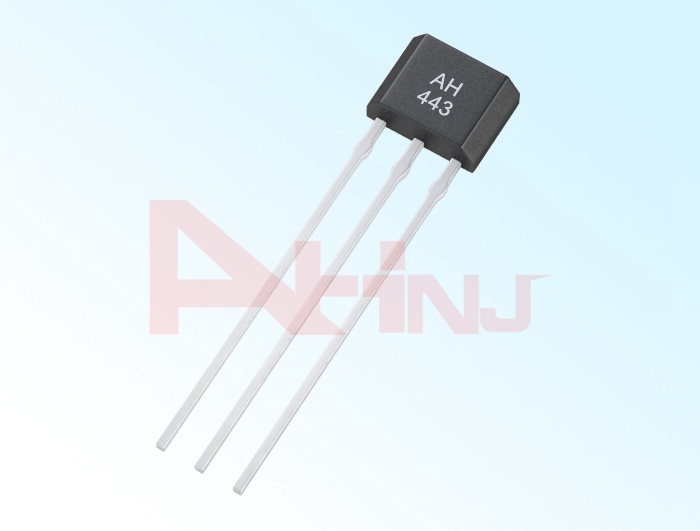

شكل التعبئة TO-92UA/TO-92S (نوع UA) (الوحدة مم)
الملاحظة: في شكل مظهر التعبئة، يكون القدم 1 هو Cc، القدم 2 هو GND، القدم 3 هو طرف الإخراج.
الطباعة
إن طباعة XX أو AHXX تعني موديل المنتج، السطر القادم XXXX يعني رقم دفع المنتج
حزتحديد الرصاص
نوع M: وجه بصمة المنتج، واثنين من يؤدي إلى أسفل، من الاتجاه في اتجاه عقارب الساعة الأيسر، عدد نهاية الرائدة تليها 1،2،3.
